教學及實訓系統
運輸站
便攜式氣動實訓工作站可分離疊放工件，並將工件送往沖壓、檢測或加工位置。
功能
雙作用氣缸把料倉內疊放的工件逐一分離並推出，送往工作台沖壓，或交由輸送站進行檢測及加工。
單元組成
- 250 × 350 mm 一體式鋁材底板及四個防滑墊
- 控制面板設啟動、停止、重設及手動／自動輸入，另有四個狀態輸出
- 料倉、雙作用氣缸、雙電控電磁閥及磁性開關
- 單作用沖壓氣缸、電磁閥及工作台
- 供接線實訓使用的 UK2.5 接線端子
- 線槽、導軌及 400 × 300 × 350 mm 可堆疊收納箱
技術數據
- 工作氣壓：0.4–0.6 MPa
- 電源：24 VDC
- 圓形工件尺寸：最大 40 mm
- 工作站尺寸：350 × 250 × 300 mm
培訓內容
- 氣動技術基礎
- 電磁限位開關感測技術
- 氣管及電路接線
- 微控制器自動化程式設計

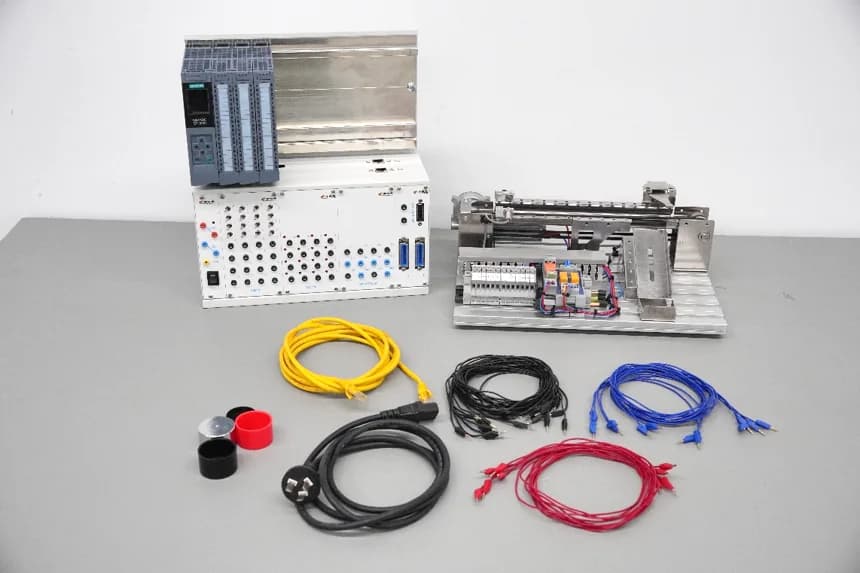

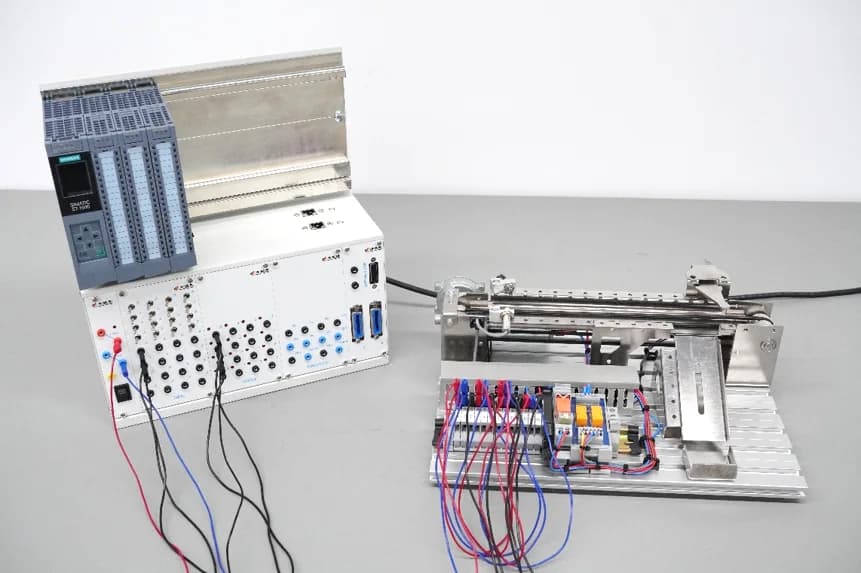

產品圖片
產品細節
